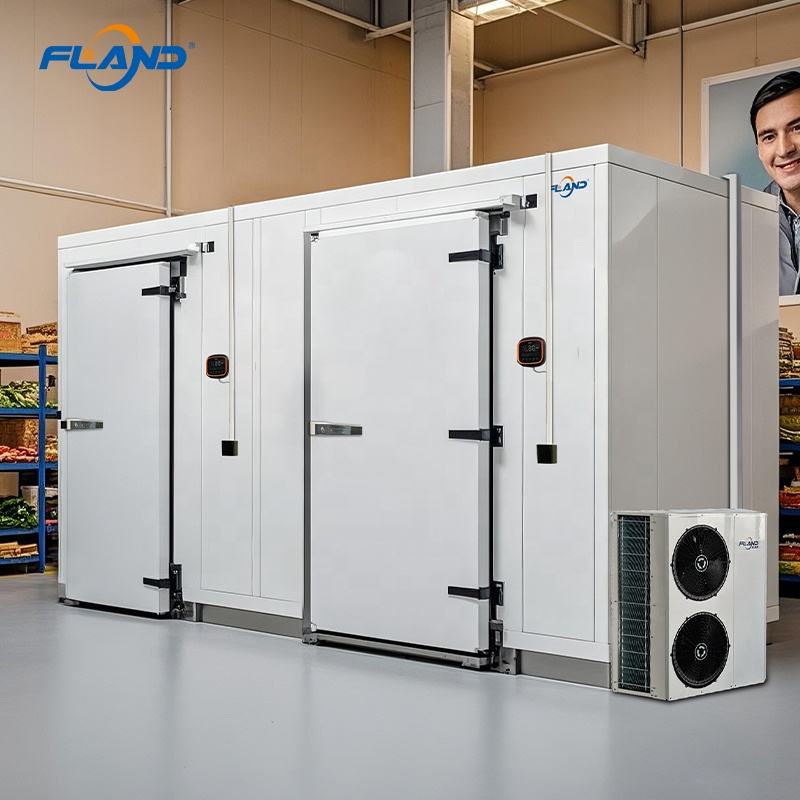

Надежны ли модульные холодильные камеры? 5 фактов, которые нужно знать, прежде чем их отвергать
Миф №1: «Соединенные панели обязательно пропускают воздух»
Это наиболее глубоко укоренившийся скептицизм в отношении модульных холодильных камер. Многие полагают: стыки панелей по своей сути являются слабыми местами, которые со временем протекают. Но эта логика не выдерживает критики.
Традиционные холодильные камеры также не представляют собой единую стальную оболочку.
Традиционные холодильные камеры также собираются из соединенных изоляционных панелей — разница в том, что их вырезают, склеивают и крепят на месте. Модульные панели холодильных камер точно вырезаются и предварительно оснащаются разъемами на заводе, а затем фиксируются на месте с помощью замков с эксцентриковым замком..
Ключевое отличие:
| Сравнение | Традиционная сборка на месте | Модульная заводская сборка |
|---|---|---|
| Точность резки панелей | Ручная резка, допуск ±3-5 мм. | Резка с ЧПУ, допуск ±0,5 мм |
| Метод присоединения | Герметик на месте + саморезы | Механическое крепление Cam-lock + уплотнительные ленты |
| Условия применения герметика | Строительная площадка на открытом воздухе, неконтролируемая температура/влажность. | Завод с климат-контролем, гарантия качества |
| Зависимость от квалификации работника | Сильно зависит от опыта установщика | Стандартизированная процедура, низкая зависимость от опыта |
| Испытание на герметичность (метод половинного давления) | 2,0–3,0 Па/4 с | 1,2–1,8 Па/4 с |
Источник: GB 50072-2010 требует воздухонепроницаемости ≤2,0 Па/4 с; Заводские испытания Flandcold показали герметичность модульной холодильной камеры 1,2–1,8 Па/4 с.
«Соединенные панели обязательно будут пропускать воздух» — это неправильное понимание методов соединения, а не обоснованная критика модульной конструкции.
Модульные соединения заводской сборки на самом деле более герметичны, чем традиционная сборка на месте . Заводская точность резки, контролируемая среда и гарантия качества — все это намного превосходит полевые условия. Если вас беспокоит утечка воздуха, беспокойтесь о «герметике, нанесенном вручную на месте», а не о «кулачковых замках, изготовленных на заводе».
Миф №2: «Модульные холодильные камеры имеют плохую изоляцию»
Этот миф исходит из логичного, но устаревшего предположения: более толстая изоляция = лучшие характеристики, модульные панели тоньше, поэтому модульность хуже. Но игнорируются два факта:
Факт 1: Характеристики изоляции зависят от материала, а не от «индивидуального» или «модульного».
В модульных и традиционных холодильных камерах используются одни и те же изоляционные материалы — панели из полиуретана ПУ или полиизоцианурата PIR. Панель ПУ толщиной 100 мм имеет теплопроводность λ=0,022 Вт/(м·К) независимо от того, была ли она вырезана на заводе или на месте.
Что на самом деле определяет эффективность изоляции:
- Толщина панели : Модульные холодильные камеры предлагают одинаковый полный диапазон 80/100/120/150/200 мм.
- Плотность пены : Модульные панели Fland: 38-42 кг/м³, идентичны традиционным панелям.
- Соотношение закрытых ячеек : ≥92%, идентично традиционным панелям.
- Термомост шва : Cam-lock + двойные уплотнительные ленты, ширина шва ≤0,5 мм, незначительный эффект термомостика
Факт 2: Модульные холодильные камеры имеют международные термические сертификаты.
Международные стандарты сертификации NSF для оборудования холодильных камер включают строгие испытания тепловых характеристик, гигиенической безопасности и структурной целостности. Модульные холодильные камеры Fland сертифицированы NSF, а доказательство того, что «плохая изоляция» является ложным утверждением.
| Тепловая метрическая | традиционная холодная комната | модульной холодной комнаты | Отличие |
|---|---|---|---|
| Теплопроводность λ (ПУ 100 мм) | 0,022 Вт/(м·К) | 0,022 Вт/(м·К) | Идентичный |
| Коэффициент U (панельная стена 100 мм) | 0,22 Вт/(м²·К) | 0,22 Вт/(м²·К) | Идентичный |
| Ежедневная потеря холода (50 м³, -18℃) | Базовый уровень | +2-3% | Незначительный |
| Деградация изоляции через 10 лет. | 5-8% | 5-8% | Идентичный |
Потери холода, связанные с стыками, в модульных холодильных камерах составляют всего 2–3% — гораздо меньше, чем 10–15%, которые обычно теряются из-за дверных проемов. Если вас беспокоит модульная «утечка холода», вам следует гораздо больше беспокоиться о том, как часто вы открываете дверь.
Миф №3: «Модульная конструкция = временная, недолговечная»
Этот миф интуитивно убедителен: сборные здания и лачуги на строительных площадках являются временными, поэтому модульные холодильные камеры тоже должны быть временными, не так ли?
Совершенно неправильно.
3.1 Марки материалов совершенно разные
| Сравнение | сборных конструкций/ | модульной холодильной камеры временного навеса |
|---|---|---|
| Изоляционный сердечник | Полистирол EPS (λ=0,04) | ПУ/ПИР (λ=0,022-0,023) |
| Толщина стального листа | цветная сталь 0,3-0,4 мм | 0,5-0,8 мм цветная сталь/нержавеющая сталь |
| Покрытие поверхности | Стандартное полиэтиленовое покрытие | Пищевой ПВДФ/нержавеющая сталь |
| Срок службы | 3-5 лет | 15-25 лет |
| Рейтинг пожарной безопасности | Класс В2 (горючий) | Класс B1 (трудногорючий, PIR) |
| Гигиеническая сертификация | Никто | НФС/КЭ/УЛ |
3.2 Модульные холодильные камеры рассчитаны на 15-25 лет.
Это не маркетинговый ход — это инженерная реальность. Конструктивная система модульной холодильной камеры (стальной каркас + панели PU/PIR + замковые соединения) принципиально такая же, как и традиционная холодильная камера. Единственная разница заключается в том, «где она собрана». Как в плоской мебели: предварительно нарезанные на заводе детали ≠ более низкое качество; это означает лучший контроль точности производства.
Реальная производительность от Flandcold : Модульные установки
- 2018: Холодильная камера для фруктов и овощей объемом 50 м³ в Дубае, ОАЭ — 7 лет подряд, ухудшение изоляции <3%
- 2019: Холодильная камера для замороженных продуктов объемом 100 м³ в Маниле, Филиппины — пережила 2 тайфуна, структурно не повреждена.
- 2020: стандартная холодильная камера объемом 20 м³ на центральной кухне сетевого ресторана, Китай — более 40 дверных проемов в день, герметичность по-прежнему соответствует стандарту.
«Модульный = временный» — это путает «модульный» с «низкокачественным».
Модульность относится к методу производства (заводская сборка + сборка на месте), а не к уровню качества. Модульные холодильные камеры имеют расчетный срок службы 15-25 лет, что соответствует эквивалентным традиционным холодильным камерам. Вы можете купить бюджетную модульную холодильную камеру или премиальную — это зависит от вашего бюджета и требований, а не от самой «модульности».
Миф №4: «Модульные холодильные камеры не отвечают особым требованиям»
«Моей холодильной камере нужна нержавеющая сталь для морепродуктов», «Мне нужны стеклянные витрины», «Мое пространство нерегулярное» — многие предполагают, что эти потребности требуют полностью индивидуальных сборок, которые модульные конструкции не могут обеспечить.
Это было правдой 5 лет назад. Уже нет.
Современные модульные холодильные камеры предлагают «индивидуальную настройку в стиле меню».
Сегодняшние модульные холодильные камеры не являются универсальными — это стандартизированные модули + опции меню :
| Требование | Модульное решение | Влияние времени на выполнение заказа |
|---|---|---|
| Различные температурные зоны (0℃/-18℃/-40℃) | ✅ Толщина панели/компрессор на зону | Стандартная доставка |
| Внутренняя часть из нержавеющей стали (пищевая/фармацевтическая промышленность) | ✅ Панели из нержавеющей стали 304/316 | +3-5 дней |
| Холодильная комната со стеклянной дверью | ✅ Изолированный стеклянный дверной модуль + антиконденсационный обогрев | Стандартная доставка |
| Нестандартные размеры (нестандартное пространство) | ✅ Модульная комбинация + угловые панели на заказ. | +5-7 дней |
| Многозонное разделение | ✅ Модуль перегородки + независимые холодильные агрегаты | Стандартная доставка |
| Интеллектуальный контроль температуры + облачный мониторинг | ✅ Стандарт облачной платформы ICOLD | Стандартная доставка |
Практически нет ничего, что могла бы сделать пользовательская сборка, чего не могла бы сделать модульная сборка. Разница в следующем: традиционный заказ = всё с нуля (30-60 дней); модульный заказ = подбор опций на стандартизированной основе (7-15 дней).
Импортеру фруктов из Юго-Восточной Азии потребовалось 3 холодильные камеры с разными температурами (0℃/+5℃/+12℃) общим объёмом 120 м³.
· Традиционный заказ: Проектирование 15 дней + Производство 25 дней + Установка 20 дней = 60 дней
· Модульная конструкция: Выбор 3 дня + Производство 10 дней + Монтаж 5 дней = 18 дней
Идентичные окончательные спецификации. Доставка в 3,3 раза быстрее.
Миф №5: «Модульные холодильные камеры тоже нельзя переносить»
Это миф, который легче всего развенчать с помощью веских доказательств.
Традиционные холодильные камеры: однажды построенные, по существу постоянные
В традиционных холодильных камерах используются клееные панели на месте, сварные медные холодильные линии, залитая пароизоляция... Демонтаж представляет собой по сути деструктивный снос: процент брака панелей составляет 60-80%, все медные линии выбрасываются. Стоимость переезда ≈ 50-70% от стоимости новостройки.
Модульные холодильные камеры: разборка и сборка, степень повторного использования панелей >90 %.
Соединения кулачковых замков являются двусторонними — разблокируйте замки, чтобы снять панели. В медных линиях используются быстроразъемные фитинги — сварка не требуется. Реальные затраты на переезд:
| Предмет для перемещения | Традиционная холодная комната | Модульная холодная комната |
|---|---|---|
| Частота повторного использования панели | 20-40% | >90% |
| Медные трубы/линии | Все в металлолом, требуется повторная сварка. | Быстроразъемный, многоразовый |
| График переезда | 20-30 дней | 5-8 дней |
| Стоимость переезда (по сравнению с новым строительством) | 50-70% | 15-25% |
| Производительность после переезда | Переклеен, герметичность не уверена | Кулачковый замок запечатан, характеристики аналогичны оригиналу. |
Для клиентов с арендованными помещениями, сезонной деятельностью или зарубежными проектами эта разница может иметь решающее значение. Модульная холодильная камера объемом 50 м³, разобранная в Дубае и переустановленная в Абу-Даби, построена за 5 дней и обходится менее чем в 25 % от стоимости нового строительства..
Самая большая скрытая ценность модульных холодильных камер — это не «скорость», а «гибкость». Ваша холодильная камера может следовать за вашим бизнесом. Срок аренды истекает? Переехать. Расширяемся? Добавьте модули. Сезонная эксплуатация? Разберите в межсезонье и сэкономьте на аренде.
Когда выбирать модульный вариант или традиционный индивидуальный
Рассмотрев преимущества модульности, мы не говорим, что модульность всегда является решением. Объективно оба подхода имеют свои идеальные применения:
| сценария | Рекомендуемая | причина |
|---|---|---|
| Малые и средние холодильные камеры (<500м³) | Модульный | Быстрая установка, контроль качества, экономичность |
| Арендованные помещения/временные проекты | Модульный | Перемещаемый и многоразовый, без невозвратных затрат по окончании аренды |
| Зарубежные проекты/экспортные холодильные камеры | Модульный | Контейнерные перевозки, сборка на месте |
| Стандартизированное внедрение сети магазинов | Модульный | Единый стандарт, быстрое развертывание |
| Очень большое холодильное хранилище (>5000 м³) | Традиционный обычай | Длиннопролетные конструкции требуют специального стального каркаса. |
| Холодильные камеры специального назначения (хранилища СА и т. д.) | Традиционный обычай | Сверхвысокая герметичность требует специальной конструкции. |
| Автоматизированный вертикальный холодильный склад | Традиционный обычай | Глубокая интеграция со стеллажными/AGV-системами. |
Простое правило: <500 м³, стандартные температурные зоны, возможен переезд, зарубежные проекты → модульность; очень большие пролеты, специальные процессы, стационарная установка → традиционный заказ.
Ключевые выводы
- Миф 1 развенчан : Герметичность модульной холодильной камеры 1,2–1,8 Па/4 с превосходит традиционную сборку на месте при 2,0–3,0 Па/4 с.
- Разоблачен миф 2 : одинаковые материалы = одинаковые изоляционные характеристики; Потери суставов от холода всего +2-3%, незначительные
- Разоблачен миф 3 : Модульность — это метод производства, а не уровень качества; Расчетный срок службы 15–25 лет, сертифицирован NSF/CE/UL.
- Разоблачен миф 4 : Кастомизация меню охватывает нержавеющую сталь, стеклянные двери, многозонность и нестандартные размеры, но доставка по-прежнему занимает 7–15 дней.
- Разоблачен миф 5 : процент повторного использования панелей >90%, стоимость переезда составляет всего 15-25% от стоимости новой сборки, завершение за 5 дней
- Руководство по выбору : <500 м³ + возможен переезд + за границу → модульный; большой пролет + специальный процесс → традиционный заказ
Ссылки
- GB 50072-2010, Правила проектирования холодильных камер , Управление по стандартизации Китая. sac.gov.cn
- NSF International, NSF/ANSI 7 – Коммерческие холодильники и морозильники. nsf.org
- IACSC (Международная ассоциация строительства холодильных камер), Рекомендации по проектированию модульных холодильных камер , 2023 г.
- Справочник ASHRAE – Холодильное оборудование, Глава 24: «Проектирование холодильных установок», 2022 г. ashrae.org
- Фландколд, Отчет об испытаниях на герметичность модульной холодильной камеры , 2025 г. flandcold.com
- Глобальный альянс холодовых цепей, Отчет о рынке модульных холодильных камер , 2024 г. gcca.org
