Comment dimensionner une unité de réfrigération monobloc : guide de sélection HP, kW et BTU

Choisir la mauvaise taille d’unité de réfrigération monobloc est l’une des erreurs les plus coûteuses dans la construction de chambres froides. Une unité sous-dimensionnée fonctionne en continu, fait grimper les factures d’électricité et réduit la durée de vie du compresseur. Une unité surdimensionnée effectue des cycles trop fréquents, provoquant des fluctuations de température qui compromettent la qualité du produit. Ce guide vous guide à travers le processus complet de dimensionnement d'une unité de réfrigération monobloc, y compris la conversion HP en kW, les calculs de BTU et un tableau de sélection basé sur le volume pour vous aider à choisir la bonne unité pour votre chambre froide.

Comprendre la capacité de refroidissement des unités de réfrigération monobloc

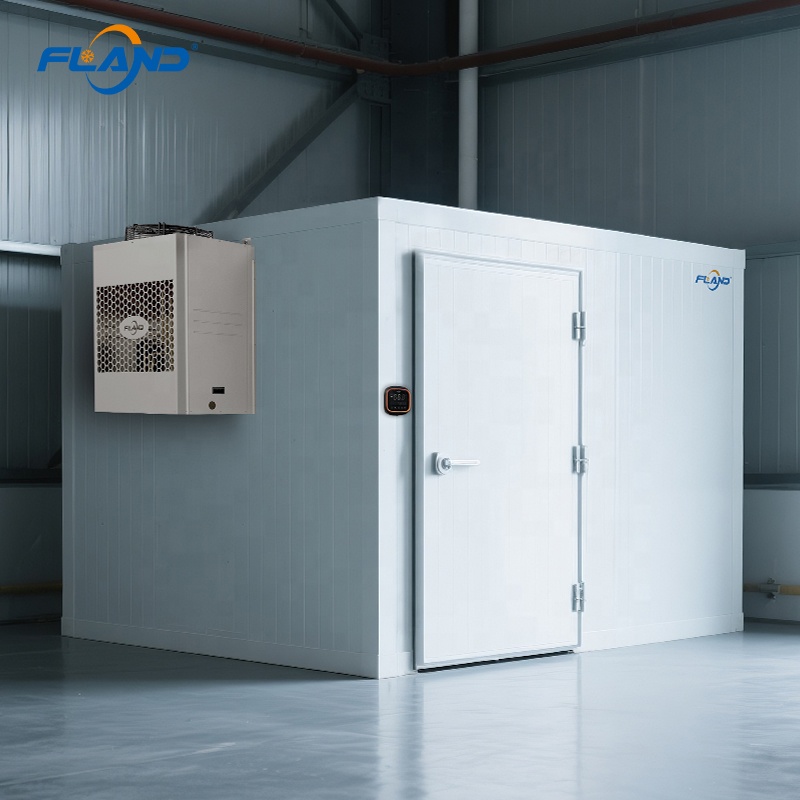

Une unité de réfrigération monobloc est un système tout-en-un qui intègre le compresseur, le condenseur et l'évaporateur dans un seul boîtier compact. Contrairement aux systèmes split, les unités monobloc s'installent directement sur le panneau de la chambre froide sans nécessiter de tuyauterie de réfrigérant entre les composants intérieurs et extérieurs. Cette conception les rend particulièrement populaires pour les chambres froides de petite à moyenne taille dans les cuisines commerciales, les supermarchés, les restaurants et les entrepôts pharmaceutiques.

La capacité de refroidissement est la spécification la plus critique lors de la sélection d’une unité monobloc. Il détermine la quantité de chaleur que l'unité peut extraire de la chambre froide par heure et est exprimé en trois unités communes :

• BTU/h (British Thermal Units per hour) — L'unité la plus utilisée en Amérique du Nord et dans le commerce international. Un BTU représente l’énergie nécessaire pour élever une livre d’eau d’un degré Fahrenheit.
• kW (kilowatts) — Unité métrique standard utilisée en Europe, en Asie du Sud-Est et dans la plupart des spécifications techniques. Un kW équivaut à environ 3 412 BTU/h.
• HP (puissance en chevaux) — Une cote pratique utilisée par les fabricants pour classer la taille du moteur du compresseur. Un HP équivaut à environ 0,746 kW ou 2 545 BTU/h de capacité de refroidissement (bien que la puissance réelle varie en fonction du réfrigérant et de l'efficacité).

HP en kW en BTU : formules de conversion en réfrigération

Comprendre comment convertir entre ces unités est essentiel pour comparer les produits de différents fabricants et régions. De nombreux acheteurs rencontrent des spécifications dans une unité mais doivent les vérifier par rapport à une autre.

Formules de conversion de base

• HP en kW : kW = HP × 0,746 (pour la puissance d'entrée du moteur) ; Refroidissement kW ≈ HP × 2,5 à 2,8 (pour la puissance frigorifique réelle)
• kW en BTU/h : BTU/h = kW × 3 412
• HP en BTU/h : BTU/h = HP × 2 544 (HP mécanique) ou HP × 6 800 à 9 500 (puissance de refroidissement réelle)
• Tonnes de réfrigération : 1 TR = 12 000 BTU/h = 3,517 kW

Lorsque vous lisez les fiches techniques du fabricant, faites très attention à savoir si la puissance nominale indiquée se réfère à la puissance d'entrée (consommation électrique) ou à la capacité de refroidissement (puissance d'évacuation de la chaleur). Ce sont des valeurs fondamentalement différentes. Un moteur de 2 CV consomme environ 1,5 kW d'électricité mais peut fournir 5,0 kW de refroidissement, grâce à l'effet pompe à chaleur du cycle frigorifique.

Facteurs clés qui affectent la charge de refroidissement des chambres froides

Avant de pouvoir sélectionner la bonne unité monobloc, vous devez calculer la charge de refroidissement totale de votre chambre froide. Il s’agit de la somme de toutes les sources de chaleur que le système de réfrigération doit surmonter pour maintenir la température cible. Les cinq principaux facteurs sont :

1. Charge de transmission (gain de chaleur à travers les murs, le sol et le plafond) : elle dépend du matériau d'isolation du panneau (PIR ou PU), de l'épaisseur de l'isolation (généralement 80 mm, 100 mm ou 150 mm), de la différence de température entre l'intérieur et l'extérieur et de la surface totale de la chambre froide. Une isolation plus épaisse et des panneaux PIR réduisent considérablement la charge de transmission.
2. Charge de produits (chaleur introduite par les marchandises entrant dans la pièce) : Les produits fraîchement récoltés, les boissons chaudes ou la viande récemment coupée transportent de la chaleur latente et sensible. La charge en produits dépend de la masse des marchandises, de leur capacité thermique spécifique, de la baisse de température requise et de la fréquence de réapprovisionnement.
3. Charge d'infiltration (air chaud entrant par les ouvertures de porte) : Chaque fois que la porte de la chambre froide s'ouvre, de l'air ambiant chaud entre et de l'air froid s'échappe. C’est le facteur de charge le plus sous-estimé. Les chambres froides à fort trafic (supermarchés, centres de distribution) nécessitent une capacité de refroidissement nettement supérieure à celle des salles de stockage à faible trafic.
4. Charge thermique interne (lumières, ventilateurs, équipements et personnes) : L'éclairage, les réchauffeurs de dégivrage, les moteurs de ventilateur de l'évaporateur et la présence humaine génèrent tous de la chaleur à l'intérieur de la chambre froide. L'éclairage LED produit beaucoup moins de chaleur que les ampoules traditionnelles.
5. Marge de sécurité : un facteur de sécurité de 10 à 15 % est une pratique standard pour tenir compte des températures ambiantes maximales, de la dégradation des joints de porte au fil du temps et des surstocks occasionnels.

Dans les climats chauds comme le Moyen-Orient, l'Asie du Sud-Est et l'Afrique, les températures ambiantes dépassent régulièrement 40°C, ce qui rend la charge de transmission et la charge d'infiltration considérablement plus élevées que dans les régions tempérées. C’est pourquoi la même chambre froide peut nécessiter une unité plus grande à Dubaï qu’à Londres.

Tableau de sélection HP des unités monoblocs par volume de chambre froide

Le tableau ci-dessous fournit des recommandations générales pour le dimensionnement des unités monobloc en fonction du volume de la chambre froide et de la température cible. Ces directives supposent une isolation standard des panneaux PIR (100 mm pour les refroidisseurs, 150 mm pour les congélateurs) et une circulation modérée des portes.

Pour les chambres froides de plus de 60 m³, des systèmes de réfrigération divisés ou plusieurs unités monoblocs sont généralement recommandés, car une seule unité monobloc ne peut pas distribuer efficacement l'air froid dans un très grand espace.

Étape par étape : Comment calculer la capacité de refroidissement d'une chambre froide

Pour les projets qui nécessitent un dimensionnement précis plutôt que des directives générales, suivez cette méthode de calcul étape par étape :

Étape 1 : Calculer la charge de transmission

Formule : Q _trans = U × A × ΔT

Où U est le coefficient de transfert thermique global (W/m²·K), A est la surface totale (m²) et ΔT est la différence de température entre l'extérieur et l'intérieur. Pour les panneaux PIR de 100 mm, U est d'environ 0,23 W/m²·K. Pour les panneaux de 150 mm, U descend à environ 0,16 W/m²·K.

Étape 2 : Estimer la charge du produit

Formule : Q _prod = m × c _p × ΔT / t

Où m est la masse du produit (kg), c _p est la capacité thermique spécifique (kJ/kg·°C), ΔT est la différence de température que le produit doit subir et t est le temps imparti pour atteindre la température cible (heures). Pour les fruits et légumes, c _p est généralement de 3,5 à 4,0 kJ/kg·°C ; pour la viande et le poisson, 2,0 à 3,0 kJ/kg·°C.

Étape 3 : Estimer la charge d’infiltration

Formule : Q _inf = V × ρ × Δh × n / 3 600

Où V est le volume de la pièce (m³), ρ est la densité de l'air (environ 1,2 kg/m³), Δh est la différence d'enthalpie entre l'air extérieur et l'air intérieur (kJ/kg) et n est le nombre estimé de changements d'air par heure dus aux ouvertures de porte (généralement 1 à 5 pour un trafic modéré).

Étape 4 : Ajouter la charge thermique interne et la marge de sécurité

Additionnez toutes les charges : Q _total = Q _trans + Q _prod + Q _inf + Q _internal , puis multipliez par 1,10 à 1,15 pour la marge de sécurité. La valeur finale en kW vous donne la puissance frigorifique minimale requise.

Erreurs de dimensionnement courantes et comment les éviter

Le dimensionnement approprié d’une unité monobloc nécessite de l’expérience et une attention aux détails. Voici les erreurs les plus fréquentes que nous constatons sur le terrain, et comment les éviter.

Principales erreurs à éviter :

1. Utiliser la surface au sol de la pièce plutôt que le volume : la hauteur du plafond est très importante pour le gain de chaleur total.
2. Ignorer les conditions climatiques locales : la température ambiante affecte directement chaque facteur de charge.
3. Sans tenir compte du trafic de porte : une chambre froide sur un quai de chargement très fréquenté a besoin de beaucoup plus de capacité qu'une salle de stockage située à l'arrière de la maison.
4. Oublier la marge de sécurité – un tampon de 10 % n’est pas facultatif, c’est une pratique d’ingénierie standard.
5. Choisir uniquement en fonction du prix : l'unité la moins chère peut avoir un coefficient de performance (COP) inférieur, consommant plus d'énergie pour la même puissance de refroidissement.

Unités monobloc Flandcold : conçues pour des performances mondiales

Flandcold (富澜德) fabrique des unités de réfrigération monobloc allant de 1 HP à 5 HP, conçues pour fonctionner de manière fiable dans les zones climatiques les plus exigeantes du monde. Avec plus de 60 brevets et certifications pour chambres froides, notamment NSF, CE, UL et ISO, nos unités offrent des performances de refroidissement constantes, qu'elles soient installées dans la chaleur du Moyen-Orient, dans l'humidité de l'Asie du Sud-Est ou dans l'élévation des Andes.

Nos unités monobloc sont disponibles avec les réfrigérants R404A et R290, prenant en charge les applications de refroidissement (+2°C à +8°C) et de congélation (-18°C et moins). Nous proposons des configurations d'alimentation flexibles, notamment 220 V/380 V et 50 Hz/60 Hz, pour correspondre aux normes électriques locales du monde entier. Pour les projets ayant des exigences uniques, Flandcold propose des solutions d'alimentation personnalisées et des modifications d'unités.

Chaque unité monobloc Flandcold est expédiée directement de l'usine, garantissant des prix compétitifs et un support technique complet de la part de notre équipe d'ingénierie. Nos clients du Moyen-Orient, d'Asie du Sud-Est, d'Afrique et d'Amérique latine font confiance à Flandcold pour un stockage frigorifique fiable qui protège leurs produits et leurs résultats.
