Lebensmittelechte Kühlraumtüren: HACCP-Hygieneanforderungen und Checkliste zur Einhaltung
Artikelzusammenfassung
Für Lebensmittelverarbeiter, Pharmahersteller und Kühlkettenlogistiker sind Kühlraumtüren nicht nur ein Zugangspunkt – sie sind ein kritischer Kontrollpunkt für die Gefahrenanalyse (CCP) im Rahmen der HACCP-Rahmenwerke. Eine nicht konforme Tür führt zu Kondensation, Mikrobenansammlung, Wärmebrücken und Kreuzkontaminationsrisiken. Dieser Leitfaden behandelt HACCP-Hygienestandards, die Auswahl von Türmaterialien in Lebensmittelqualität, Designmerkmale für die Reinigungsfähigkeit, Reinigungsprotokolle und eine praktische 10-Punkte-Compliance-Checkliste, die Sie Ihrem QS-Team übergeben können.
1. Warum Kühlraumtüren ein kritischer HACCP-Kontrollpunkt sind
Im Rahmen von HACCP (Hazard Analysis and Critical Control Points) muss jedes Element in der Produktionshalle, das eine kontrollierte Umgebung berührt oder daran grenzt, auf biologische, chemische und physikalische Gefahren bewertet werden. Kühlraumtüren befinden sich an einer einzigartigen Schnittstelle: Sie bilden die Grenze zwischen dem temperierten Innenraum und der Verarbeitungsumgebung . Dies macht sie zu einem potenziellen Kontaminationsvektor, wenn sie nicht ordnungsgemäß spezifiziert, installiert und gewartet werden.
Drei spezifische Risiken machen Kühlraumtüren zu einem CCP:
Kondensation und mikrobielles Wachstum. Wenn eine Kühlraumtür keine ausreichende Wärmedämmung aufweist, führt der Temperaturunterschied zwischen dem kalten Innenraum (typischerweise −25 °C bis +5 °C) und dem wärmeren Außenbereich zu Oberflächenkondensation. Stehende Feuchtigkeit auf Türverkleidungen, Rahmen oder Bodenschienen wird zum Nährboden für vom Typ Listeria monocytogenes , Salmonellen und Schimmel – Krankheitserreger, die in feuchten, kühlen Umgebungen genauso gedeihen wie Schwellen in Kühlhäusern.
Physische Kontamination durch Materialabbau. Türen mit lackierten Oberflächen, freiliegenden Befestigungselementen oder nicht geschweißten Nähten splittern, korrodieren oder lösen sich auf. Lackabblätterungen und Rostpartikel stellen in FDA-regulierten Anlagen das Risiko einer Kontamination mit Fremdkörpern dar, und ein einziger Audit-Befund für abblätternde Farbe an einer Tür in der Nähe einer offenen Produktlinie kann eine Anfrage nach Korrekturmaßnahmen (CAR) oder sogar eine Produktionsunterbrechung auslösen.
Kreuzkontamination über den Verkehrsfluss. Gabelstaplerreifen, Palettenhubwagenräder und Personalschuhe werden durch die Türöffnung des Kühlraums transportiert. Wenn der Türrahmen, die Schwelle und die angrenzende Bodenzone nicht für eine wirksame Hygiene ausgelegt sind, werden Krankheitserreger bei jedem Durchgang mechanisch zwischen den Hygienezonen übertragen.
2. HACCP-Anforderungen für Kühlhaustüren – Die Standards
Türen für Kühlräume in Lebensmittelqualität müssen sich überschneidenden Anforderungen mehrerer Regulierungsrahmen genügen. Das Verständnis darüber, welche Standards für Ihren Betrieb gelten, bestimmt die Türspezifikation.
HACCP / Codex Alimentarius
Die Allgemeinen Grundsätze der Lebensmittelhygiene des Codex (CXC 1-1969, Rev. 2022) schreiben vor, dass die Gestaltung und Konstruktion von Anlagen eine angemessene Reinigung, Desinfektion und Wartung ermöglichen muss (Abschnitt 4.4.1). Für Kühlraumtüren bedeutet das: glatte, nicht saugende Oberflächen; keine Spalten oder Toträume, in denen sich Schmutz ansammelt; Materialien, die gegen wiederholte chemische Reinigung beständig sind; und Design, das verhindert, dass Kondenswasser auf Produktkontaktzonen tropft.
ISO 22000 – Managementsysteme für Lebensmittelsicherheit
ISO 22000:2018, Abschnitt 7.1.4 (Umgebung für den Betrieb von Prozessen), verlangt von der Organisation, die Infrastruktur zu bestimmen, bereitzustellen und aufrechtzuerhalten, die für eine sichere Produkthandhabung erforderlich ist. Kühllagertüren werden hier explizit als bauliche Infrastruktur erfasst. Prüfer suchen nach dokumentierten Materialzertifikaten (z. B. ASTM A240 zur Überprüfung der Edelstahlgüte), Aufzeichnungen über die Integrität von Dichtungen und Protokollen zur vorbeugenden Wartung.
FDA 21 CFR Part 110 (cGMP)
Gemäß FDA cGMP Unterabschnitt B – Gebäude und Einrichtungen, Abschnitt 110.40 müssen alle Anlagengeräte und Utensilien so konzipiert und gebaut sein, dass sie ausreichend reinigbar sind . Dazu gehören Türen, die zu Verarbeitungsbereichen führen. Die FDA erwartet, dass Oberflächen korrosionsbeständig, ungiftig und frei von Grübchen, Spalten und Vorsprüngen sind, in denen sich Speisereste oder Reinigungschemikalien festsetzen würden.
EU-Verordnung (EG) Nr. 852/2004
Anhang II, Kapitel II verlangt, dass Böden, Wände, Decken und Türen in Lebensmittelräumen aus undurchlässigen, nicht absorbierenden, waschbaren und ungiftigen Materialien bestehen . Türen müssen glatte, leicht zu reinigende Oberflächen haben – es sei denn, Betreiber können nachweisen, dass andere Materialien geeignet sind. EU-Importeure fordern zunehmend eine EN 1672-2-Hygiene-Design-Zertifizierung für Geräte in Lebensmittelzonen.
3. Türkonstruktionsmerkmale, die die Einhaltung der Hygienevorschriften ermöglichen
Eine HACCP-konforme Kühlraumtür ist nicht einfach nur ein Paneel auf Scharnieren. Jede Oberflächengeometrie, Materialschnittstelle und Dichtungsstelle ist so konstruiert, dass Kontaminationsrisiken ausgeschlossen sind. Achten Sie bei der Bewertung von Türen auf diese nicht verhandelbaren Designmerkmale.
Bündige Oberflächen und vollständig geschweißte Konstruktion
Jede Verbindung, Ecke und Naht einer Lebensmitteltür muss entweder durchgehend verschweißt und glatt geschliffen oder aus einem einzigen Blech ohne Verbindungen geformt sein. An der Innenseite dürfen keine freiliegenden Nieten, Schrauben oder Bolzenköpfe vorhanden sein – das sind klassische Angriffspunkte für Bakterien. Schweißnähte sollten bündig geschliffen sein, damit ATP-Abstrichtests Ergebnisse liefern, die unter dem kritischen Grenzwert der Einrichtung liegen (üblicherweise <10 RLU für Oberflächen, die an Lebensmittelkontakt angrenzen).
Radiusecken und abgerundete Übergänge
Rechtwinklige Ecken an der Tür-Rahmen-Wand-Verbindung lassen sich mit herkömmlichem CIP-Schaum oder manuellem Schrubben nicht gründlich reinigen. Geben Sie stattdessen an der einen Radius an den Basisübergängen der Hohlkehle (mindestens 25 mm Radius) an. Stelle, an der der Türrahmen auf den Boden oder die Wand trifft, Innerhalb der Türverkleidung selbst sollten die Innenecken abgerundet sein, damit die Reinigungslösung vollständig ablaufen kann, ohne dass sich eine Ansammlung bildet.
Schräge Oberseite und keine horizontalen Leisten
Jede horizontale Oberfläche an oder über einer Tür sammelt Staub, Kondenswasser und Schwebeteilchen. Hygienische Kühlraumtüren verfügen über eine abgeschrägte obere Kappe (mindestens 15° Neigung), die Ansammlungen verhindert. Türköpfe und Spiegelplatten müssen ebenfalls geneigt sein, um Wasser und Schmutz nach unten und nicht auf die Produktwege abzuleiten.
Nicht saugfähige, heißversiegelte Dichtungen
Türdichtungen sind die häufigste Quelle mikrobieller Kontamination, da sie Feuchtigkeit an der Schnittstelle zwischen Türblatt und Rahmen einschließen. Für Türen in Lebensmittelqualität werden EPDM- (Ethylen-Propylen-Dien-Monomer) oder Silikondichtungen mit einem durchgehenden, formgepressten Profil verwendet. Die Dichtung muss ohne Demontage der Türstruktur austauschbar sein – inspizierbare und wartungsfähige Dichtungshaltekanäle sind ein entscheidendes Designmerkmal.
Geneigte, bündige Schwellenwerte
Herkömmliche Kühlraumtüren verfügen über eine erhöhte Aluminiumschwelle mit einer Schienenaussparung – eine berüchtigte Falle für Speisereste, Spülwasser und Krankheitserreger. HACCP-konforme Türen verwenden vollständig bündige, geneigte Schwellen, die aus demselben Edelstahl wie das Türpaneel bestehen und wasserdicht mit dem Bodenblech verschweißt sind. Wenn eine schienengeführte Schiebetür vorgesehen ist, muss die untere Schiene ein minimales Profil haben und für die Reinigung vollständig zugänglich sein oder vollständig durch ein freitragendes System mit oben hängender Tür ersetzt werden.
4. Edelstahl vs. verzinkt vs. GFK – Vergleich von Türmaterialien in Lebensmittelqualität
Die Wahl des Materials ist die wichtigste Spezifikationsentscheidung für Türen in Lebensmittelqualität. Das falsche Material korrodiert bei täglichen Abwaschungen, löst sich durch chemische Einwirkung auf und führt zu gefährlichen Partikelkontaminationen. Nachfolgend finden Sie einen technischen Vergleich der drei Hauptoptionen.
| Criterion | SS304 Edelstahl | SS316L Edelstahl | GFK (glasfaserverstärkter Kunststoff) | verzinkter Stahl |
|---|---|---|---|---|
| Korrosionsbeständigkeit | Gut – für die meisten Lebensmittelumgebungen geeignet | Hervorragend geeignet – eignet sich für chloridreiche Spülungen und saure Marinaden | Sehr gut – von Natur aus inert gegenüber den meisten Lebensmittelchemikalien | Schlecht – die Zinkbeschichtung zersetzt sich unter sauren/alkalischen Reinigungsmitteln |
| Reinigungsfähigkeit (Oberflächenbeschaffenheit) | Hervorragend – gebürstete Oberfläche 2B oder Nr. 4, Ra ≤ 0,8 μm erreichbar | Ausgezeichnet – gleiche Oberflächenoptionen wie SS304 | Gut – Gelcoat-Oberfläche glatt, kann aber mit der Zeit Mikrorisse bekommen | Schlecht – Oberflächenrauheit hält Biofilm zurück; Beschichtung kratzt leicht |
| Wärmeleistung | Mäßig – erfordert einen PU-Kern (75–150 mm) zur thermischen Trennung | Mäßig – identische Isolationsstrategie wie SS304 | Gut – von Natur aus geringere Wärmeleitfähigkeit als Metalle | Mäßig – identisch mit SS304 mit isoliertem Kern |
| Schlagfestigkeit | Hervorragend – hält Kollisionen mit Gabelstaplern und Hubwagen stand | Ausgezeichnet – entspricht SS304 | Gut – widersteht leichten Stößen, kann aber bei starkem Schlag brechen | Mäßig – verbeult leicht und setzt den Untergrund der Korrosion aus |
| Geschätzte Kosten (pro Tür, USD) | 1.800–3.500 $ (gleitend, 1,2 x 2,2 m) | 2.500–4.800 $ (Prämie für 316L) | 1.400–2.800 $ | 800–1.500 $ (nicht für Lebensmittelzonen empfohlen) |
| HACCP/Hygienetauglichkeit | Empfohlen für die Standard-Lebensmittelverarbeitung | Empfohlen für Gerichte mit hohem Säuregehalt, Meeresfrüchten, Fleisch und Milchprodukten | Geeignet für Lagerung bei Umgebungstemperatur mit geringem Risiko | Nicht empfohlen für Lebensmittelproduktionszonen |
| Typische Lebensdauer | 15–25 Jahre | 15–25 Jahre | 10–18 Jahre | 7–12 Jahre |
5. Reinigungs- und Hygieneprotokolle für Kühlraumtüren
Selbst eine perfekt gestaltete Tür wird ohne einen dokumentierten, nachprüfbaren Reinigungsplan zu einem Kontaminationsrisiko. Nachfolgend finden Sie ein empfohlenes Protokoll, das den SSOP-Anforderungen (Sanitation Standard Operating Procedures) gemäß 9 CFR Part 416 für vom USDA geprüfte Einrichtungen entspricht.
| der | Überprüfung | Methode der Frequenzreinigungsaufgabe / | Verantwortung | chemischen |
|---|---|---|---|---|
| Pro Schicht (alle 8 Stunden) | Wischen Sie die Kontaktflächen der Tür ab (Plattenoberfläche, Griffe, Drückerplatten). | Desinfektionstuch in Lebensmittelqualität oder quaternäre Ammoniumlösung (Quat), 200–400 ppm | Leitungsbetreiber | Checkliste für die Sichtprüfung |
| Täglich | Vollflächig ausschäumbar: Türverkleidungen, Dichtungen, Rahmen, Schwelle | Niederdruckschaum (chloralkalisch, pH 11–12) + Trinkwasserspülung bei ≤ 40°C | Sanitärmannschaft | ATP-Tupfer an 3 Punkten (Griff, untere 15 cm der Platte, Dichtungsfalte) |
| Wöchentlich | Dichtungskanäle gründlich reinigen: Dichtungen entfernen, Retentionsrillen reinigen | Handbürste + Peressigsäure (PAA) 150–200 ppm; Überprüfen Sie die Unversehrtheit der Dichtung | Wartung + Qualitätssicherung | Visuelle und taktile Prüfung des Dichtungssitzes |
| Monatlich | Hohlraumübergang vom Boden zur Wand, tief und sauber; Überprüfen Sie die Rahmen-Wand-Dichtung | Dampfreinigung bei ≥ 82°C + mechanisches Bürsten; Bei Rissbildung erneut abdichten | Hygienebeauftragter | Dokumentierter Inspektionsbericht; Mikrobenabstrich, falls angezeigt |
| Halbjährlich | Türbeschläge (Scharnierabdeckungen, Riegelplatten) entfernen; Inspizieren Sie verborgene Oberflächen | Vollständige Demontage, PAA-Einweichen, erneuter Zusammenbau mit lebensmittelechtem Anti-Seize auf den Befestigungselementen | Wartungsteam | Protokolleintrag zur vorbeugenden Wartung; Fotobeweis |
| Jährlich | Vollständige Türprüfung: Wärmebildgebung für Isolationsintegrität, Dichtungskompressionstest, Messung der Oberflächenrauheit | Beauftragen Sie einen Techniker des Herstellers oder eines Drittanbieters | QA-Manager | Jährlicher HACCP-Verifizierungsbericht, der im Dokumentenkontrollsystem abgelegt wird |
Wichtiger Hinweis zur chemischen Verträglichkeit: Vermeiden Sie Desinfektionsmittel auf Chlorbasis in Konzentrationen über 200 ppm an SS304-Türen – Chloridionen über 50 °C lösen Lochfraß aus. Für Einrichtungen, in denen hochkonzentriertes Chlor verwendet werden muss (z. B. Kühlbereiche für Geflügel), sollten Sie SS316L-Türen angeben. Überprüfen Sie stets die chemische Kompatibilität beim Türhersteller, bevor Sie ein neues Hygienesystem einführen.
6. HACCP-Compliance-Checkliste für die Beschaffung von Kühlraumtüren
Verwenden Sie diese 10-Punkte-Checkliste, wenn Sie Kühlraumtüren für Lebensmittelqualität spezifizieren, kaufen oder prüfen. Teilen Sie es Ihrem Beschaffungsteam, der Qualitätssicherungsabteilung und den technischen Auftragnehmern mit, bevor Sie die Türspezifikationen abzeichnen.
10-Punkte-HACCP-Tür-Compliance-Checkliste
- Vorhandene Materialzertifizierung: Werkstestbericht (MTR) für SS304/SS316L gemäß ASTM A240 oder GFK-Datenblatt mit Erklärung zur Lebensmittelkontakt-Konformität.
- Spezifikation der Oberflächenrauheit: Innentüroberfläche Ra ≤ 0,8 μm (2B oder #4 gebürstete Oberfläche). Das Äußere kann Nr. 4 oder gleichwertig sein.
- Überprüfung der Schweißqualität: Alle Innenschweißnähte durchgehend geschweißt, glatt geschliffen und passiviert. Kein Stichschweißen oder Fehlschweißungen auf der Vorderseite des Lebensmittelbereichs.
- Keine horizontalen Leisten: Obere Türkappe mit einer Neigung von ≥ 15°. Kopf-/Sprossenplatten geneigt. Keine ebenen Flächen, auf denen sich Schmutz oder stehendes Wasser ansammeln kann.
- Radiusübergänge: Rahmen-Wand- und Rahmen-Boden-Übergänge mit Hohlkehlenradius ≥ 25 mm. Innenecken der Türverkleidung abgerundet.
- Dichtungsspezifikation: EPDM oder lebensmittelechtes Silikon, formgepresst, durchgehendes Profil. Das Design der Dichtungshalterung muss einen Austausch vor Ort ohne Demontage der Tür ermöglichen.
- Schwellenausführung: Bodenbündige oder geneigte Schwelle, wasserdicht verschweißt. Keine versenkte Schiene, die Abwaschwasser auffängt. Alternativ oben hängendes Schiebesystem ohne untere Schiene.
- Isolationszertifizierung: PU-Schaumkernstärke 75–150 mm, geschlossenzellig, HFCKW-freies Treibmittel. Wärmeleitfähigkeit λ ≤ 0,022 W/(m·K).
- Türbeschläge: Scharniere, Griffe und Riegelkomponenten aus Edelstahl. Keine plattierten oder lackierten Metallteile auf Oberflächen, die in Kontakt mit Lebensmitteln kommen. Selbstschließender Mechanismus zur Aufrechterhaltung der Temperaturintegrität.
- Dokumentationspaket: Der Hersteller stellt Materialzertifikate, Schweißkarten, Prüfberichte zur Oberflächenbeschaffenheit, ein Reinigungs- und Wartungshandbuch sowie eine Ersatzteilliste für Dichtungen und Verschleißkomponenten zur Verfügung.
Profi-Tipp: Fordern Sie einen Werksabnahmetest (FAT) oder zumindest eine detaillierte Foto- und Videoaufzeichnung der Herstellung Ihrer spezifischen Türen an. Bei BRCGS Issue 9- und SQF Edition 9-Audits verleiht die Möglichkeit, Fertigungsqualitätsaufzeichnungen zu erstellen, Ihrer Lebensmittelsicherheitsdokumentation erhebliche Glaubwürdigkeit.

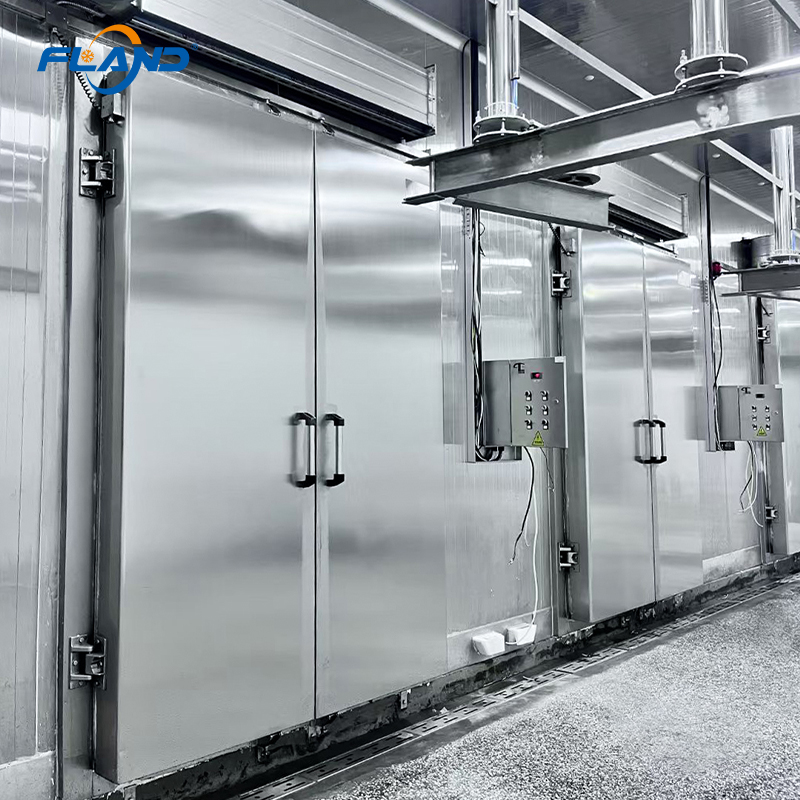

7. Lebensmitteltaugliche Kühlraumtüren von Flandcold – HACCP-fähig, Audit-bereit
Bei Flandcold (富澜德) stellen wir Kühlraumtüren her, die von Grund auf für HACCP-konforme Lebensmittelverarbeitungsumgebungen entwickelt wurden. Mit mehr als 60 Patenten in unserem Kühlhaustüren-Portfolio und Zertifizierungen wie NSF, CE, UL und ISO eliminiert unser Fabrikdirektmodell Händleraufschläge und gewährleistet gleichzeitig eine vollständige Rückverfolgbarkeit vom Rohmaterial bis zur fertigen Tür.
Spezifikationen für Flandcold-Türen in Lebensmittelqualität:
| Enthalten sind | Flandcold-Spezifikationen in Lebensmittelqualität |
|---|---|
| Türhautmaterial | SS304 (Standard) oder SS316L (Umgebungen mit hoher Korrosion). 0,6–1,0 mm Dicke, #4 gebürstete Oberfläche, Ra ≤ 0,8 μm |
| Isolierkern | Hartschaum aus Polyurethan (PU), Stärke 75/100/150 mm. Dichte ≥ 40 kg/m³, λ ≤ 0,022 W/(m·K), HFCKW-frei, Brandklasse B2 |
| Dichtungssystem | EPDM oder lebensmittelechtes Silikon, mehrrippiges Kompressionsprofil. Vor Ort austauschbar, ohne dass die Tür demontiert werden muss |
| Rahmenkonstruktion | Vollständig geschweißter Edelstahlrahmen mit Hohlkehlenübergängen mit einem Radius von 25 mm an Boden- und Wandverbindungen |
| Schwelle | Abgeschrägte, bündige Edelstahlschwelle, durchgehend mit Rahmen und Bodenblech verschweißt. Keine Gleisaussparung |
| Hardware | SS304-Scharniere und Riegelsätze. Selbstschließend mit einstellbarer Spannung. Optional: Trittplatten und Schiebestangen aus Edelstahl |
| Zertifizierungen | NSF/ANSI-Standard 51, CE (EU 852/2004-konform), UL, ISO 9001:2015 |
| Benutzerdefinierte Optionen | Sichtfenster, Integration von Streifenvorhängen, elektromechanische Verriegelungen, RFID-Zugangskontrolle, Hochgeschwindigkeits-Aufrollvarianten |
Warum sich Lebensmittelverarbeiter für Flandcold entscheiden
Preise direkt ab Werk. Als Hersteller mit Sitz in Xiaoxian, Anhui, mit eigener Forschung und Entwicklung, Fertigung und Qualitätskontrolle liefert Flandcold Türen zu einem Preis, der 20–35 % unter vergleichbaren nordamerikanischen und europäischen OEMs liegt. Es gibt keinen Zwischenhändler und jede Tür wird mit einer vollständigen Dokumentation geliefert.
Revisionsfähige Dokumentation. Zu jeder Bestellung einer Lebensmitteltür gehören: ASTM A240-Materialzertifikate, Prüfberichte zur Oberflächenrauheit, Aufzeichnungen zur Schweißnahtprüfung, Zertifizierung der PU-Schaumdichte sowie ein Reinigungs- und Wartungshandbuch, das den SSOP-Anforderungen entspricht. Ihr QA-Team hat alles, was es braucht, bevor der Prüfer eintrifft.
Globale Logistik, lokaler Support. Flandcold exportiert in über 30 Länder in Südostasien, dem Nahen Osten, Afrika, Südamerika und Europa. Wir bieten Installationsanleitungen, Ersatzteile per Luftfracht innerhalb von 7–10 Werktagen und technischen Support in Englisch, Chinesisch und Spanisch.
Geben Sie Ihre Kühlraumtür für Lebensmittel an
Teilen Sie uns Ihre Türgröße, Betriebstemperatur und Hygienezoneneinteilung mit. Unser Ingenieurteam erstellt innerhalb von 24 Stunden eine HACCP-konforme Türspezifikation, ein Angebot und eine geschätzte Lieferzeit.
Fordern Sie eine Spezifikation und ein Angebot an →
