Puertas para cámaras frigoríficas de calidad alimentaria: lista de verificación de cumplimiento y requisitos de higiene HACCP
Resumen del artículo
Para los procesadores de alimentos, los fabricantes farmacéuticos y los operadores logísticos de la cadena de frío, las puertas de las cámaras frigoríficas no son solo un punto de acceso: son un punto crítico de control de análisis de peligros (PCC) según los marcos HACCP. Una puerta que no cumple con las normas introduce riesgos de condensación, refugio microbiano, puentes térmicos y contaminación cruzada. Esta guía cubre los estándares de higiene HACCP, la selección de materiales de puertas aptos para uso alimentario, características de diseño para la facilidad de limpieza, protocolos de limpieza y una práctica lista de verificación de cumplimiento de 10 puntos que puede entregar a su equipo de control de calidad.
1. Por qué las puertas de las cámaras frigoríficas son un punto de control crítico de HACCP
Según HACCP (Análisis de peligros y puntos críticos de control), cada elemento en el piso de producción que toca o bordea un ambiente controlado debe ser evaluado para detectar peligros biológicos, químicos y físicos. Las puertas de las cámaras frigoríficas se encuentran en una intersección única: son el límite entre el interior con temperatura controlada y el entorno de procesamiento ambiental . Esto los convierte en un vector potencial de contaminación si no se especifican, instalan y mantienen adecuadamente.
Tres riesgos específicos convierten a las puertas de cámaras frigoríficas en un PCC:
Condensación y crecimiento microbiano. Cuando la puerta de una cámara frigorífica carece de un aislamiento térmico adecuado, la diferencia de temperatura entre el interior frío (de −25 °C a +5 °C típico) y el exterior más cálido provoca condensación en la superficie. La humedad estancada en los paneles de las puertas, los marcos o los rieles del piso se convierte en un caldo de cultivo para Listeria monocytogenes , Salmonella y moho, patógenos que prosperan en ambientes húmedos y frescos precisamente como los umbrales de almacenamiento en frío.
Contaminación física por degradación de materiales. Las puertas con superficies pintadas, sujetadores expuestos o uniones no soldadas eventualmente se astillan, se corroen o se deslaminan. Las escamas de pintura y las partículas de óxido son riesgos de contaminación por cuerpos extraños en las instalaciones reguladas por la FDA, y un solo hallazgo de auditoría de pintura descascarada en una puerta cerca de una línea de productos abierta puede desencadenar una solicitud de acción correctiva (CAR) o incluso una suspensión de la producción.
Contaminación cruzada a través del flujo de tráfico. Neumáticos de montacargas, ruedas de transpaletas y calzado del personal transitan por la abertura de la puerta de la cámara frigorífica. Si el marco de la puerta, el umbral y la zona del piso adyacente no están diseñados para un saneamiento eficaz, los patógenos se transfieren mecánicamente entre las zonas de higiene con cada paso.
2. Requisitos HACCP para puertas de almacenamiento en frío: las normas
Las puertas de cámaras frigoríficas aptas para alimentos deben satisfacer requisitos superpuestos de múltiples marcos regulatorios. Comprender qué estándares se aplican a su operación determina las especificaciones de la puerta.
APPCC/Códice Alimentario
Los Principios Generales de Higiene de los Alimentos del Codex (CXC 1-1969, Rev. 2022) exigen que el diseño y la construcción de las instalaciones permitan una limpieza, desinfección y mantenimiento adecuados (Sección 4.4.1). Para las puertas de cámaras frigoríficas, esto se traduce en: superficies lisas y no absorbentes; sin grietas ni espacios muertos donde se acumulen escombros; materiales resistentes a limpiezas químicas repetidas; y diseño que evita el goteo de condensación en las zonas de contacto del producto.
ISO 22000 — Sistemas de gestión de seguridad alimentaria
ISO 22000:2018, Cláusula 7.1.4 (Entorno para la Operación de Procesos), requiere que la organización determine, proporcione y mantenga la infraestructura necesaria para el manejo seguro del producto. Las puertas de cámaras frigoríficas se capturan aquí explícitamente como infraestructura estructural. Los auditores buscarán certificados de materiales documentados (p. ej., ASTM A240 para verificación del grado de acero inoxidable), registros de integridad del sello y registros de mantenimiento preventivo..
FDA 21 CFR Parte 110 (cGMP)
Según la Subparte B de cGMP de la FDA: Edificios e instalaciones, Sección 110.40, todos los equipos y utensilios de la planta deben diseñarse y construirse para que se puedan limpiar adecuadamente . Esto incluye puertas que se abren a las áreas de procesamiento. La expectativa de la FDA es que las superficies sean resistentes a la corrosión, no tóxicas y libres de hoyos, grietas y repisas que puedan atrapar partículas de alimentos o productos químicos de limpieza.
Reglamento UE (CE) nº 852/2004
El Anexo II, Capítulo II exige que los pisos, paredes, techos y puertas de los locales de alimentos sean de materiales impermeables, no absorbentes, lavables y no tóxicos . Las puertas deben tener superficies lisas y fáciles de limpiar, a menos que los operadores puedan demostrar que otros materiales son apropiados. Los importadores de la UE exigen cada vez más la certificación de diseño higiénico EN 1672-2 para equipos en zonas alimentarias.
3. Características del diseño de puertas que permiten el cumplimiento de las normas de higiene
Una puerta para cámara frigorífica que cumple con HACCP no es simplemente un panel con bisagras. Cada geometría de superficie, interfaz de material y punto de sellado está diseñado para eliminar los riesgos de contaminación. Al evaluar puertas, busque estas características de diseño no negociables.
Superficies al ras y construcción completamente soldada
Cada junta, esquina y costura de una puerta apta para uso alimentario debe soldarse y pulirse continuamente o formarse a partir de una sola hoja sin juntas. No debe haber remaches, tornillos o cabezas de pernos expuestos en la cara interior; estos son puntos clásicos de refugio para las bacterias. Las soldaduras deben estar niveladas para que las pruebas con hisopo de ATP arrojen lecturas por debajo del límite crítico de la instalación (comúnmente <10 RLU para superficies adyacentes en contacto con alimentos).
Esquinas radiales y transiciones abovedadas
Las esquinas en ángulo recto en la unión de la puerta, el marco y la pared son imposibles de limpiar a fondo con espuma CIP estándar o fregando manualmente. En su lugar, especifique transiciones de base de cóncavo de radio (radio mínimo de 25 mm) donde el marco de la puerta se une al piso o la pared. Dentro del panel de la puerta, las esquinas internas deben tener un radio para permitir que la solución de limpieza se drene completamente sin acumularse.
Parte superior inclinada y sin repisas horizontales
Cualquier superficie horizontal sobre o encima de una puerta acumula polvo, condensación y partículas en el aire. Las puertas higiénicas de cámaras frigoríficas cuentan con una tapa superior inclinada (inclinación mínima de 15°) que evita la acumulación. Los travesaños de las puertas y los paneles del travesaño también deben inclinarse para arrojar agua y desechos hacia abajo, no hacia los caminos del producto.
Juntas termoselladas no absorbentes
Las juntas de las puertas son la fuente más frecuente de contaminación microbiana porque atrapan la humedad en la interfaz entre la hoja y el marco de la puerta. Las puertas de calidad alimentaria utilizan EPDM (monómero de etileno propileno dieno) o juntas de silicona con un perfil continuo moldeado por compresión. La junta debe poder reemplazarse sin desmontar la estructura de la puerta; los canales de retención de la junta inspeccionables y utilizables son una característica de diseño fundamental.
Umbrales inclinados y al ras
Las puertas tradicionales de las cámaras frigoríficas tienen un umbral de aluminio elevado con un hueco para el riel, una famosa trampa para restos de comida, agua de lavado y patógenos. Las puertas que cumplen con HACCP utilizan umbrales inclinados completamente al ras hechos del mismo acero inoxidable que el panel de la puerta, soldados de manera hermética al tapajuntas del piso. Si se especifica una puerta corrediza guiada por rieles, el riel inferior debe tener un perfil mínimo y ser completamente accesible para su limpieza, o reemplazarse por completo con un sistema voladizo superior.
4. Acero inoxidable, galvanizado y GRP: comparación de materiales de puertas aptos para uso alimentario
La elección del material es la decisión de especificación más importante para las puertas de calidad alimentaria. El material incorrecto se corroerá con los lavados diarios, se deslaminará debido a la exposición a productos químicos o creará contaminación por partículas peligrosas. A continuación se muestra una comparación técnica de las tres opciones principales.
| Criterio | Acero inoxidable SS304 | Acero inoxidable SS316L | GRP (plástico reforzado con vidrio) | Acero galvanizado |
|---|---|---|---|---|
| Resistencia a la corrosión | Bueno: adecuado para la mayoría de entornos alimentarios | Excelente: maneja lavados ricos en cloruro y adobos ácidos | Muy bueno: inherentemente inerte a la mayoría de los químicos alimentarios. | Deficiente: el recubrimiento de zinc se degrada con limpiadores ácidos/alcalinos |
| Capacidad de limpieza (acabado superficial) | Excelente: acabado cepillado 2B o n.º 4, alcanzable Ra ≤ 0,8 μm | Excelente: las mismas opciones de acabado que SS304 | Bueno: el acabado de la capa de gel es suave pero puede microagrietarse con el tiempo. | Deficiente: la rugosidad de la superficie retiene la biopelícula; el revestimiento se raya fácilmente |
| Rendimiento térmico | Moderado: requiere núcleo de PU (75–150 mm) para rotura de puente térmico | Moderado: estrategia de aislamiento idéntica a SS304 | Bueno: conductividad térmica inherentemente más baja que los metales. | Moderado: idéntico al SS304 con núcleo aislado |
| Resistencia al impacto | Excelente: resiste colisiones con montacargas y transpaletas | Excelente: igual a SS304 | Bueno: resiste impactos menores pero puede agrietarse con un golpe fuerte. | Moderado: se abolla fácilmente, exponiendo el sustrato a la corrosión. |
| Costo estimado (por puerta, USD) | Entre 1.800 y 3.500 dólares (deslizante, 1,2×2,2 m) | $2500–$4800 (prima para 316L) | $1,400–$2,800 | $800–$1,500 (no recomendado para zonas de alimentos) |
| HACCP/Higiene Idoneidad | Recomendado para el procesamiento de alimentos estándar. | Recomendado para alimentos con alto contenido de ácido, mariscos, carnes y lácteos. | Aceptable para almacenamiento ambiental de bajo riesgo. | No recomendado para zonas de producción de alimentos. |
| Vida útil típica | 15-25 años | 15-25 años | 10 a 18 años | 7 a 12 años |
5. Protocolos de limpieza y saneamiento de puertas de cuartos fríos
Incluso una puerta perfectamente diseñada se convertirá en un riesgo de contaminación sin un programa de limpieza documentado y verificable. A continuación se muestra un protocolo recomendado alineado con los requisitos de SSOP (Procedimientos operativos estándar de saneamiento) según 9 CFR Parte 416 para instalaciones inspeccionadas por el USDA.
| Frecuencia | de tarea de limpieza / | Método | responsable de productos químicos | Verificación |
|---|---|---|---|---|
| Por turno (cada 8 horas) | Limpie las superficies de contacto de la puerta (cara del panel, manijas, placas de empuje) | Toallita desinfectante de calidad alimentaria o solución de amonio cuaternario (quat), 200 a 400 ppm | Operador de línea | Lista de verificación de inspección visual |
| A diario | Espuma y enjuague en toda la superficie: paneles de puertas, juntas, marco, umbral | Espuma a baja presión (alcalina clorada, pH 11–12) + enjuague con agua potable a ≤ 40°C | Equipo de saneamiento | Hisopo ATP en 3 puntos (mango, 15 cm inferiores del panel, pliegue de la junta) |
| Semanalmente | Canales de juntas de limpieza profunda: retire las juntas, limpie las ranuras de retención | Cepillo manual + ácido peracético (PAA) 150–200 ppm; inspeccionar la integridad de la junta | Mantenimiento + control de calidad | Inspección visual y táctil del asiento de la junta. |
| Mensual | Limpieza profunda de la transición de la cala del piso a la pared; inspeccionar el sellador de marco a pared | Limpieza con vapor a ≥ 82°C + cepillado mecánico; Vuelva a sellar si se observan grietas. | Supervisor de Saneamiento | Informe de inspección documentado; hisopo microbiano si está indicado |
| Semestralmente | Retire los herrajes de la puerta (cubiertas de bisagras, placas de pestillo); inspeccionar superficies ocultas | Desmontaje completo, remojo de PAA, reensamblaje con sujetadores antiagarrotamiento de grado alimenticio | Equipo de mantenimiento | Entrada de registro de mantenimiento preventivo; evidencia fotográfica |
| Anualmente | Auditoría completa de puertas: imágenes térmicas para la integridad del aislamiento, prueba de compresión del sello, medición de la rugosidad de la superficie | Involucrar al fabricante o a un técnico externo | Gerente de control de calidad | Informe anual de verificación HACCP presentado en el sistema de control de documentos. |
Nota crítica sobre la compatibilidad química: Evite los desinfectantes a base de cloro en concentraciones superiores a 200 ppm en puertas SS304; los iones de cloruro por encima de 50 °C iniciarán la corrosión por picaduras. Para instalaciones que deben usar cloro de alta concentración (por ejemplo, áreas de enfriamiento de aves), especifique puertas SS316L. Verifique siempre la compatibilidad química con el fabricante de la puerta antes de introducir un nuevo régimen de saneamiento.
6. Lista de verificación de cumplimiento de HACCP para la adquisición de puertas para cámaras frigoríficas
Utilice esta lista de verificación de 10 puntos al especificar, comprar o auditar puertas de cámaras frigoríficas aptas para alimentos. Compártalo con su equipo de adquisiciones, departamento de control de calidad y contratistas de ingeniería antes de aprobar las especificaciones de la puerta.
Lista de verificación de cumplimiento de puertas HACCP de 10 puntos
- Certificación del material en mano: Informe de prueba de fábrica (MTR) para SS304/SS316L según ASTM A240, o hoja de datos de GRP con declaración de cumplimiento de contacto con alimentos.
- Especificación de rugosidad de la superficie: Cara interior de la puerta Ra ≤ 0,8 μm (acabado cepillado 2B o n.º 4). El exterior puede ser el número 4 o equivalente.
- Verificación de la calidad de la soldadura: Todas las soldaduras interiores soldadas continuamente, rectificadas y pasivadas. Sin soldaduras por puntos ni soldaduras saltadas en la cara de la zona de alimentos.
- Sin repisas horizontales: Tapa superior de la puerta inclinada ≥ 15°. Paneles de cabecera/travesaño inclinados. No hay superficies planas que puedan acumular escombros o agua estancada.
- Transiciones de radio: transiciones de marco a pared y de marco a piso con un radio cóncavo de ≥ 25 mm. Esquinas del panel de la puerta interior redondeadas.
- Especificación de la junta: EPDM o silicona de grado alimenticio, perfil continuo moldeado por compresión. El diseño de retención de la junta debe permitir el reemplazo en campo sin desarmar la puerta.
- Diseño de umbral: Umbral enrasado o inclinado, soldado estanco. Sin riel empotrado que atrape el agua del lavado. Alternativamente, sistema corredero suspendido sin carril inferior.
- Certificación de aislamiento: núcleo de espuma de PU de 75 a 150 mm de espesor, agente espumante de células cerradas sin HCFC. Conductividad térmica λ ≤ 0,022 W/(m·K).
- Herrajes para puertas: Bisagras, manijas y componentes de pestillo de acero inoxidable. No se permiten herrajes enchapados ni pintados en superficies adyacentes que entran en contacto con alimentos. Mecanismo de cierre automático para mantener la integridad de la temperatura.
- Paquete de documentación: el fabricante proporciona certificados de materiales, mapas de soldadura, informes de inspección de acabado superficial, manual de limpieza y mantenimiento y lista de repuestos para juntas y componentes de desgaste.
Consejo profesional: solicite una prueba de aceptación de fábrica (FAT) o, como mínimo, un registro fotográfico y de vídeo detallado de las puertas específicas que se están fabricando. Durante las auditorías BRCGS Edición 9 y SQF Edición 9, la capacidad de producir registros de calidad de fabricación agrega una credibilidad significativa a su documentación de seguridad alimentaria.

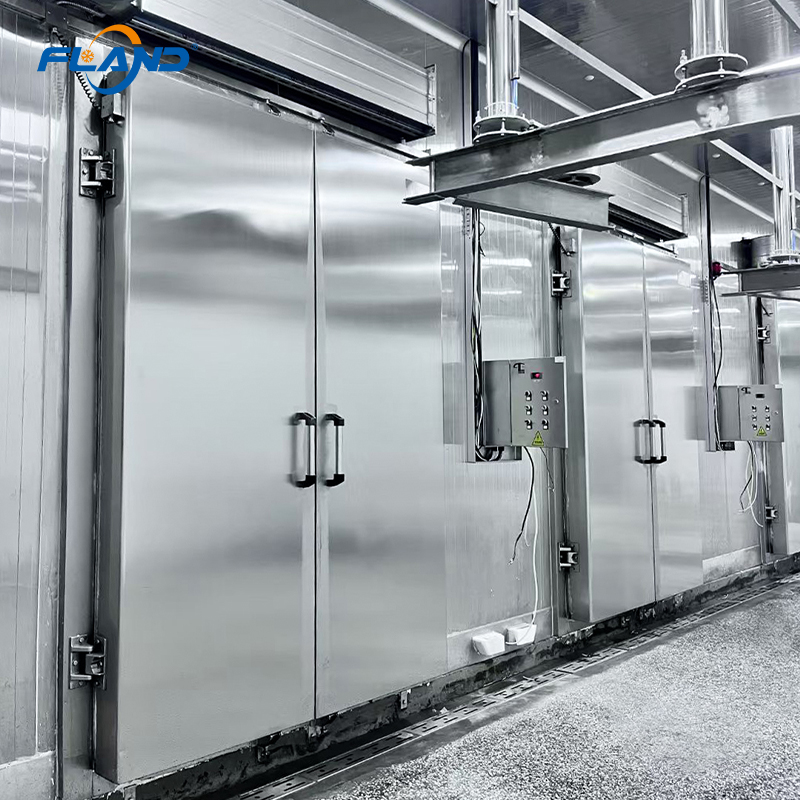

7. Puertas Flandcold para cámaras frigoríficas de calidad alimentaria: preparadas para HACCP y para auditorías
En Flandcold (富澜德), fabricamos puertas para cámaras frigoríficas diseñadas desde cero para entornos de procesamiento de alimentos que cumplen con HACCP. Con más de 60 patentes en toda nuestra cartera de puertas para almacenamiento en frío y certificaciones que incluyen NSF, CE, UL e ISO , nuestro modelo directo de fábrica elimina los márgenes de beneficio de los distribuidores y garantiza una trazabilidad total desde la materia prima hasta la puerta terminada.
Especificaciones de puertas de calidad alimentaria de Flandcold
| Característica | Especificación de calidad alimentaria de Flandcold |
|---|---|
| Material del revestimiento de la puerta | SS304 (estándar) o SS316L (ambientes de alta corrosión). 0,6–1,0 mm de espesor, acabado cepillado #4, Ra ≤ 0,8 μm |
| Núcleo de aislamiento | Espuma rígida de poliuretano (PU), opciones de espesor 75/100/150 mm. Densidad ≥ 40 kg/m³, λ ≤ 0,022 W/(m·K), libre de HCFC, clasificación de resistencia al fuego B2 |
| Sistema de juntas | EPDM o silicona de calidad alimentaria, perfil de compresión multialeta. Reemplazable en campo sin desarmar la puerta |
| Construcción de marco | Estructura de acero inoxidable completamente soldada con transiciones cóncavas de 25 mm de radio en las uniones de piso y pared |
| Límite | Umbral inclinado y enrasado de acero inoxidable, soldado continuamente al marco y al tapajuntas del piso. Sin hueco en la pista |
| Hardware | Bisagras y pestillos SS304. Autocierre con tensión regulable. Opcional: placas de apoyo y barras de empuje de acero inoxidable |
| Certificaciones | Estándar NSF/ANSI 51, CE (cumple con UE 852/2004), UL, ISO 9001:2015 |
| Opciones personalizadas | Paneles de visión, integración de cortinas de tiras, enclavamientos electromecánicos, control de acceso RFID, variantes enrollables de alta velocidad |
Por qué los procesadores de alimentos eligen Flandcold
Precios directos de fábrica. Como fabricante con sede en Xiaoxian, Anhui, con I+D, fabricación y control de calidad internos, Flandcold suministra puertas entre un 20% y un 35% por debajo de los OEM comparables de América del Norte y Europa. No hay intermediarios y cada puerta se envía con un paquete de documentación completo.
Documentación lista para auditoría. Cada pedido de puertas de calidad alimentaria incluye: certificados de materiales ASTM A240, informes de inspección de rugosidad de superficies, registros de inspección de soldaduras, certificación de densidad de espuma de PU y un manual de limpieza y mantenimiento alineado con los requisitos del SSOP. Su equipo de control de calidad tendrá todo lo que necesita antes de que entre el auditor.
Logística global, soporte local. Flandcold exporta a más de 30 países del sudeste asiático, Oriente Medio, África, América del Sur y Europa. Proporcionamos orientación para la instalación, repuestos por transporte aéreo en un plazo de 7 a 10 días hábiles y soporte técnico en inglés, chino y español.
Especifique la puerta de su cámara frigorífica apta para alimentos
Díganos el tamaño de su puerta, la temperatura de funcionamiento y la clasificación de la zona de higiene. Nuestro equipo de ingeniería proporcionará una especificación de puerta que cumpla con HACCP, una cotización y un tiempo de entrega estimado dentro de las 24 horas.
Solicite una especificación y cotización →
