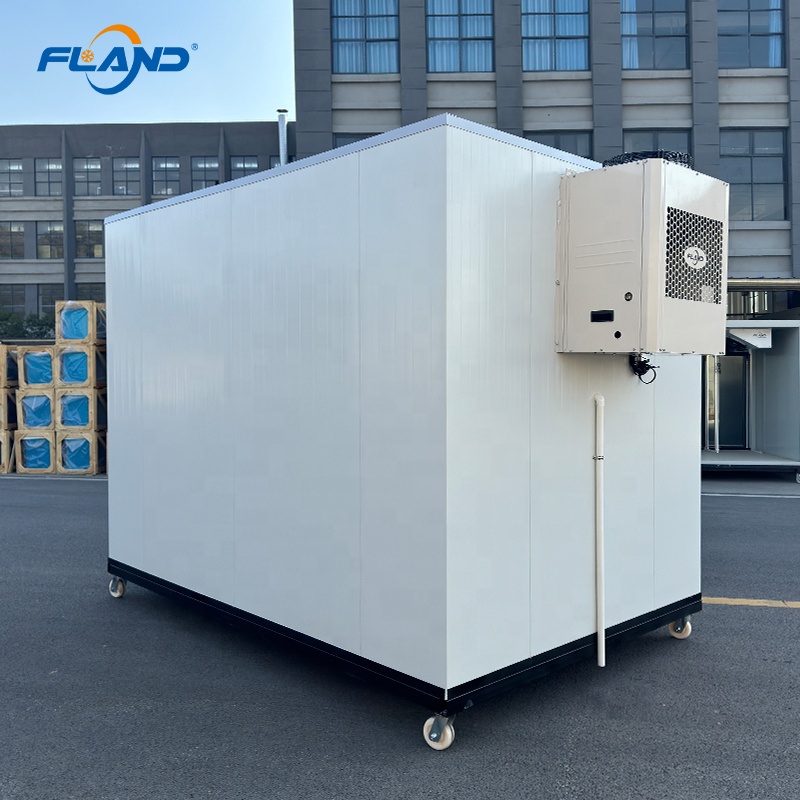

Uma câmara frigorífica monobloco é uma unidade de refrigeração independente onde o evaporador e o condensador são integrados em um único invólucro compacto. Ao contrário dos sistemas split tradicionais que requerem unidades internas e externas separadas conectadas por tubulação de cobre, uma unidade monobloco chega pré-carregada com refrigerante, pré-cabeada e testada na fábrica – pronta para montar e ligar.
| Sala | Unidade Monobloco | Sistema Split Tradicional |
|---|---|---|
| Carregamento de refrigerante | Pré-carregado na fábrica | É necessário carregamento no local |
| Tubulação / Soldagem | Nenhum é necessário | Soldagem de tubos de cobre no local |
| Tempo de instalação | 2–4 horas | 1–2 dias |
| Técnico Profissional | Não obrigatório | Técnico de refrigeração obrigatório |
| Penetração na parede | Recorte único (tamanho da unidade) | Múltiplas penetrações de tubo/dreno |
| Mudança | Fácil – desmonte e reinstale | Complexo – requer recuperação de refrigerante |
O conceito de câmara frigorífica monobloco “plug and play” está transformando a forma como restaurantes, instalações de processamento de alimentos, supermercados e empresas de logística da cadeia de frio abordam o armazenamento refrigerado. Em vez de contratar um técnico de refrigeração especializado para dois dias de trabalho no local, muitos compradores fazem a mesma pergunta: Posso instalar sozinho uma câmara frigorífica monobloco?
A Flandcold tem estado na vanguarda desta mudança, com mais de 60 patentes de câmaras frigoríficas e certificações internacionais, incluindo NSF, CE, UL e ISO . Nossas unidades monobloco — disponíveis em 1–5 HP com opções de refrigerante R404A ou R290 — são enviadas direto da fábrica, totalmente pré-comissionadas e prontas para instalação imediata.
A resposta curta é: sim – com a preparação certa. As unidades monobloco de câmaras frigoríficas são projetadas desde o início para eliminar os aspectos tecnicamente mais exigentes da instalação de câmaras frigoríficas: tubulação de refrigerante, brasagem, teste de pressão, evacuação a vácuo e carregamento de refrigerante. Como o circuito de refrigeração é selado e pré-carregado na fábrica, o trabalho no local passa da engenharia de refrigeração para tarefas mecânicas e elétricas básicas.
Nenhum trabalho de refrigerante. Sem ferramentas especializadas. Não há requisitos de licenciamento na maioria das jurisdições.
Dito isso, 'faça você mesmo' não significa 'nenhuma habilidade necessária'. Você precisará de competência básica em fiação elétrica, familiaridade com ferramentas elétricas e capacidade de levantar e posicionar com segurança equipamentos pesando de 40 a 80 kg (90 a 175 lbs). Para compradores que não têm essa confiança, um empreiteiro geral ou faz-tudo local normalmente pode concluir uma instalação monobloco em meio dia – muito mais barato do que um especialista em refrigeração.
Antes da chegada da sua câmara frigorífica monobloco, confirme estes pré-requisitos. Ignorar esta etapa é a causa mais comum de atrasos na instalação.
| # | Item | requisito | verificado? |
|---|---|---|---|
| 1 | Montagem do painel da câmara fria | Painéis montados, portas penduradas, piso nivelado | ☐ |
| 2 | Abertura/penetração na parede | As dimensões do recorte correspondem à especificação da unidade (tolerância de ±5 mm) | ☐ |
| 3 | Montagem de estrutura de parede | Parede portante (concreto, tijolo ou estrutura de aço armado); min. capacidade de carga 150 kg | ☐ |
| 4 | Fornecimento elétrico | Circuito dedicado com tensão/amperagem correta; disjuntor e dispositivo de corrente residual (RCD) instalados | ☐ |
| 5 | Liberação | Espaço livre mínimo de 500 mm em todos os lados para fluxo de ar e acesso para manutenção | ☐ |
| 6 | Drenagem | Caminho de drenagem de condensado planejado (dreno por gravidade ou assistido por bomba) | ☐ |
| 7 | Ferramentas prontas | Furadeira, nível, chave dinamométrica, pistola de vedação, multímetro, conjunto de soquetes, equipamento de elevação | ☐ |
| 8 | Inspeção da unidade | Verifique se há danos no transporte; verifique se o número do modelo e a tensão correspondem ao seu pedido | ☐ |
Siga estas etapas em ordem. Cada etapa se baseia na anterior – pular adiante pode causar desalinhamento, vazamentos de ar ou falhas elétricas.
Utilizando o desenho dimensional incluído com sua unidade monobloco Flandcold, marque o retângulo de recorte exato no painel de parede da câmara frigorífica. Verifique novamente se o lado do evaporador estará voltado para a câmara fria e o lado do condensador voltado para o exterior (ou para um espaço bem ventilado). Use um nível de bolha para garantir que as linhas estejam quadradas.
Corte ao longo das linhas marcadas usando uma serra vertical ou serra alternativa com lâmina de dentes finos adequada para painéis sanduíche isolados. A abertura deve ser aproximadamente 10 mm maior que o corpo da unidade em todos os lados para permitir o ajuste e a aplicação do selante. Limpe as bordas cortadas de detritos e isolamento solto.
Posicione o suporte de montagem fornecido contra a parede externa (ou teto para modelos de montagem superior). Marque os locais dos furos dos parafusos, perfure o substrato da parede e fixe o suporte com âncoras apropriadas – âncoras químicas para concreto/tijolo, parafusos passantes para estruturas de aço. Verifique se o suporte está nivelado em ambos os eixos antes de continuar.
Com pelo menos duas pessoas (ou assistência mecânica de elevação para unidades acima de 60 kg), levante a unidade monobloco até a abertura da parede. Deslize-o no suporte, garantindo que as abas de montagem da unidade encaixem com segurança. Não solte a unidade até que todas as abas estejam firmemente encaixadas.
Fixe a unidade ao suporte usando os parafusos fornecidos. Verifique o nível – uma ligeira inclinação em direção ao lado do dreno (1–2 graus) garante a drenagem adequada do condensado. Aperte todos os fixadores de acordo com a especificação de torque no manual de instalação.
Aplique um cordão contínuo de selante de silicone de qualidade alimentar e de baixa temperatura em todo o perímetro da junção da unidade com a parede - tanto por dentro quanto por fora. Isto é fundamental: mesmo uma folga de 2 mm permitirá a infiltração de ar úmido, causando acúmulo de gelo e redução da eficiência. Alise o selante com uma ferramenta ou dedo enluvado para cobertura total.
Confirme se a fonte de alimentação principal está desligada no disjuntor. Conecte o cabo de alimentação ao bloco de terminais dentro do compartimento elétrico da unidade, combinando L, N e PE (terra) conforme esquema elétrico. Use a bitola de cabo correta — normalmente 2,5 mm² para unidades de até 3 HP e 4 mm² para modelos de 4–5 HP. Instale um disjuntor dedicado classificado para a corrente de carga total da unidade mais 25% de margem.
Restaure a energia no disjuntor. O painel de controle deve acender. Defina a temperatura alvo usando o controlador digital. Deixe a unidade funcionar por 30 minutos e verifique:
| Etapa | Tarefa | de tempo estimado | Ferramenta chave |
|---|---|---|---|
| 1 | Marcar abertura na parede | 15 minutos | Nível de bolha, marcador, fita métrica |
| 2 | Penetração de corte | 20 minutos | Serra vertical com lâmina de dentes finos |
| 3 | Instale o suporte | 30 minutos | Broca de martelo, parafusos de ancoragem |
| 4 | Unidade de elevação e posicionamento | 15 minutos | Elevador para 2 pessoas ou talha de motor |
| 5 | Seguro e nivelado | 10 minutos | Chave de torque |
| 6 | Aplicar selante | 15 minutos | Pistola de selante, ferramenta de alisamento |
| 7 | Conexão elétrica | 20 minutos | Multímetro, chaves de fenda |
| 8 | Ligação e teste | 45 minutos | Termômetro infravermelho (opcional) |
| Tempo Total Estimado | ~3 horas | ||
Mesmo com um design de “sala fria plug and play”, erros acontecem. Aqui estão os erros mais frequentes que vemos em campo — e como evitá-los.
Um dos pontos de venda mais fortes de uma câmara frigorífica monobloco é o custo de instalação drasticamente reduzido. Aqui está uma análise realista baseada nas médias do mercado global.
| Custo Componente | Monobloco (DIY) | Monobloco (Ajuda Contratada) | Sistema Split Tradicional |
|---|---|---|---|
| Técnico de refrigeração (mão de obra) | US$ 0 | US$ 0 | $ 400– $ 800/dia (1–2 dias) |
| Empreiteiro geral / faz-tudo | US$ 0 | US$ 150–US$ 300 | US$ 0 |
| Materiais (tubo de cobre, acessórios, refrigerante) | US$ 0 | US$ 0 | US$ 200–US$ 500 |
| Penetração na parede e montagem em suporte | $ 0 (mão de obra faça você mesmo) | Incluído acima | US$ 100–US$ 250 |
| Conexão elétrica | $ 0 (faça você mesmo) ou $ 80– $ 150 | $ 80– $ 150 (eletricista) | US$ 100–US$ 200 |
| Selante e consumíveis | US$ 30–US$ 60 | US$ 30–US$ 60 | US$ 50–US$ 100 |
| Custo total de instalação | US$ 30–US$ 210 | US$ 260–US$ 510 | US$ 850–US$ 1.850 |
Como mostra a tabela, o custo de instalação da unidade monobloco é normalmente 70–90% menor do que um sistema split tradicional. Mesmo que você contrate um eletricista e um ajudante, estará gastando cerca de um quarto a um terço do custo de uma instalação de refrigeração completa. E como o circuito refrigerante é vedado de fábrica, não há custos recorrentes de manutenção para verificações de vazamentos ou recarga.
Quando você investe em armazenamento refrigerado, a confiabilidade é tudo. Um compressor com defeito não significa apenas uma conta de reparo – significa perda de produto, problemas regulatórios e danos à reputação. É por isso que milhares de empresas em todo o mundo confiam nas câmaras frigoríficas monobloco Flandcold.
Cada unidade monobloco Flandcold passa por um teste de fábrica de sistema completo – integridade do circuito de refrigeração, segurança elétrica, redução de temperatura e nível de ruído – antes de sair de nossa linha de produção. Quando você recebe sua unidade, ela já comprovou seu valor em um ambiente de teste que simula condições reais de operação.
Entre em contato com a Flandcold para obter um orçamento direto da fábrica. Nossa equipe de engenharia ajudará você a selecionar o HP, o tipo de refrigerante e a configuração de montagem corretos para as dimensões específicas da sua câmara frigorífica e requisitos de temperatura.
Obtenha seu orçamento gratuito agora → flandcold.com/contact
