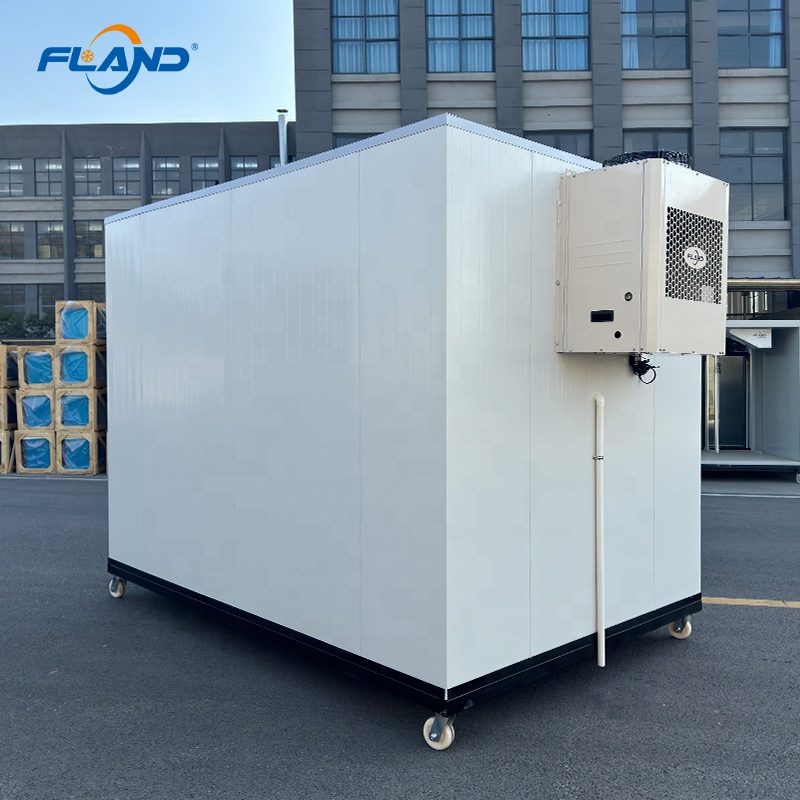

Monoblok soğuk oda, evaporatör ve kondenserin tek bir kompakt muhafazaya entegre edildiği bağımsız bir soğutma ünitesidir. Bakır borularla bağlanan ayrı iç ve dış üniteler gerektiren geleneksel split sistemlerden farklı olarak, monoblok bir ünite önceden soğutucu akışkanla doldurulmuş, kabloları önceden bağlanmış ve fabrikada test edilmiş, montaja ve açılmaya hazır olarak gelir.
| Özelliği | Monoblok Ünite | Geleneksel Split Sistem |
|---|---|---|
| Soğutucu Akışkan Şarjı | Fabrikada önceden şarj edilmiştir | Yerinde şarj gerekli |
| Borulama / Kaynak | Hiçbiri gerekli değil | Yerinde bakır boru kaynağı |
| Kurulum Süresi | 2–4 saat | 1-2 gün |
| Profesyonel Teknisyen | Gerekli değil | Soğutma teknisyeni zorunlu |
| Duvar Penetrasyon | Tek kesim (birim boyutunda) | Çoklu boru/drenaj geçişleri |
| Yer değiştirme | Kolay — bağlantıyı kesip yeniden yükleyin | Karmaşık — soğutucu akışkanın geri kazanılmasını gerektirir |
'Tak ve çalıştır' monoblok soğuk oda konsepti, restoranların, gıda işleme tesislerinin, süpermarketlerin ve soğuk zincir lojistik şirketlerinin soğuk depolamaya yaklaşımını değiştiriyor. Birçok alıcı, iki gün boyunca sahada çalışacak uzman bir soğutma teknisyenini işe almak yerine aynı soruyu soruyor: Monoblok bir soğuk odayı kendim kurabilir miyim?
Flandcold, bu değişimin ön saflarında yer aldı 60'tan fazla soğuk oda patenti ve dahil uluslararası sertifikalarla NSF, CE, UL ve ISO . arasında mevcut olan monoblok ünitelerimiz, HP 1–5 R404A veya R290 soğutucu akışkan seçenekleriyle fabrikadan doğrudan, tamamen önceden devreye alınmış ve hemen kuruluma hazır olarak gönderilir.
Kısa cevap: evet - doğru hazırlıkla. Monoblok soğuk oda üniteleri, soğuk oda kurulumunun teknik açıdan en zorlu yönlerini ortadan kaldıracak şekilde sıfırdan tasarlanmıştır: soğutucu akışkan boruları, sert lehimleme, basınç testi, vakum tahliyesi ve soğutucu akışkan şarjı. Soğutma devresi fabrikada mühürlendiğinden ve önceden şarj edildiğinden, sahadaki çalışmalar soğutma mühendisliğinden temel mekanik ve elektrik görevlerine kaymaktadır.
Soğutucu çalışması yok. Özel bir araç yok. Çoğu yargı bölgesinde lisans gerekliliği yoktur.
Bununla birlikte, 'Kendin Yap dostu', 'sıfır beceri gerektirmez' anlamına gelmez. Elektrik kabloları konusunda temel yeterliliğe, elektrikli aletlere aşinalığa ve 40-80 kg (90-175 lbs) ağırlığındaki ekipmanları güvenli bir şekilde kaldırma ve yerleştirme becerisine ihtiyacınız olacak. Bu güvene sahip olmayan alıcılar için yerel bir genel müteahhit veya tamirci, monoblok kurulumu genellikle yarım günde tamamlayabilir; bu da bir soğutma uzmanından çok daha ucuzdur.
Monoblok soğuk oda üniteniz gelmeden önce bu ön koşulları doğrulayın. Bu aşamanın atlanması, kurulum gecikmelerinin en yaygın nedenidir.
| # | Öğe | Gereksinimi | Doğrulandı mı? |
|---|---|---|---|
| 1 | Soğuk oda paneli montajı | Paneller monte edildi, kapılar asıldı, zemin düzleştirildi | ☐ |
| 2 | Duvar açıklığı / nüfuzu | Kesik boyutları ünite spesifikasyonuna uygundur (±5 mm tolerans) | ☐ |
| 3 | Montaj duvarı yapısı | Yük taşıyıcı duvar (beton, tuğla veya güçlendirilmiş çelik çerçeve); dk. yük kapasitesi 150 kg | ☐ |
| 4 | Elektrik kaynağı | Doğru voltaj/ampere sahip özel devre; devre kesici ve kaçak akım cihazı (RCD) takılı | ☐ |
| 5 | Gümrükleme | Hava akışı ve bakım erişimi için her tarafta minimum 500 mm açıklık | ☐ |
| 6 | Drenaj | Yoğuşma tahliye yolu planlandı (yerçekimi tahliyesi veya pompa destekli) | ☐ |
| 7 | Araçlar hazır | Matkap, seviye, tork anahtarı, sızdırmazlık tabancası, multimetre, lokma seti, kaldırma ekipmanı | ☐ |
| 8 | Ünite denetimi | Nakliye hasarını kontrol edin; model numarasının ve voltajın siparişinizle eşleştiğini doğrulayın | ☐ |
Bu adımları sırasıyla uygulayın. Her adım bir öncekinin üzerine kuruludur; ileri atlamak yanlış hizalama, hava sızıntısı veya elektrik arızası riski taşır.
Flandcold monoblok ünitenizle birlikte verilen boyutsal çizimi kullanarak, soğuk oda duvar paneli üzerindeki kesme dikdörtgenini tam olarak işaretleyin. Evaporatör tarafının soğuk odaya ve kondenser tarafının dışarıya (veya iyi havalandırılmış bir alana) baktığını bir kez daha kontrol edin. Çizgilerin kare olduğundan emin olmak için bir su terazisi kullanın.
Yalıtımlı sandviç panellere uygun ince dişli bıçağa sahip bir dekupaj testeresi veya panter testere kullanarak işaretli çizgilerinizi kesin. Ayarlama ve sızdırmazlık maddesi uygulamasına olanak sağlamak için açıklık, ünite gövdesinden her tarafta yaklaşık 10 mm daha büyük olmalıdır. Kesilen kenarları döküntülerden ve gevşek izolasyondan temizleyin.
Birlikte verilen montaj braketini dış duvara (veya üstten montajlı modeller için tavana) yerleştirin. Cıvata deliği yerlerini işaretleyin, duvar alt tabakasını delin ve braketi uygun ankrajlarla (beton/tuğla için kimyasal ankrajlar, çelik çerçeveler için içten cıvatalar) sabitleyin. Devam etmeden önce braketin her iki eksende de aynı seviyede olduğunu doğrulayın.
Monoblok üniteyi en az iki kişiyle (veya 60 kg'ın üzerindeki üniteler için mekanik kaldırma desteğiyle) duvar açıklığına kaldırın. Ünitenin montaj tırnaklarının güvenli bir şekilde oturduğundan emin olarak braketin üzerine kaydırın. Tüm tırnakların yerine oturduğu teyit edilene kadar üniteyi serbest bırakmayın.
Verilen cıvataları kullanarak üniteyi brakete sabitleyin. Seviyeyi kontrol edin — tahliye tarafına doğru hafif bir eğim (1-2 derece), yoğuşma suyunun uygun şekilde tahliye edilmesini sağlar. Tüm bağlantı elemanlarını kurulum kılavuzundaki tork spesifikasyonlarına göre sıkın.
Ünite-duvar bağlantısının tüm çevresine, hem içeride hem de dışarıda sürekli bir damla gıda sınıfı, düşük sıcaklık dereceli silikon dolgu uygulayın. Bu çok önemlidir: 2 mm'lik bir boşluk bile nemli havanın içeri girmesine izin vererek don oluşumuna ve verimliliğin düşmesine neden olur. Tam kaplama için dolguyu bir aletle veya eldivenli parmakla pürüzsüz hale getirin.
Ana güç kaynağının devre kesicide KAPALI olduğunu doğrulayın. Besleme kablosunu ünitenin elektrik bölmesi içindeki terminal bloğuna, kablo bağlantı şemasına göre L, N ve PE (toprak) ile eşleşecek şekilde bağlayın. Doğru kablo ölçüsünü kullanın; genellikle 3 HP'ye kadar olan üniteler için 2,5 mm² ve 4–5 HP modeller için 4 mm². Ünitenin tam yük akımı artı %25 marjına uygun özel bir devre kesici takın.
Devre kesicideki gücü geri yükleyin. Kontrol paneli yanmalıdır. Dijital denetleyiciyi kullanarak hedef sıcaklığı ayarlayın. Ünitenin 30 dakika çalışmasına izin verin ve şunları doğrulayın:
| Adım | Görev | Tahmini Zaman | Anahtarı Aracı |
|---|---|---|---|
| 1 | Duvar açıklığını işaretleyin | 15 dakika | Su terazisi, işaretleyici, şerit metre |
| 2 | Penetrasyon kesme | 20 dakika | İnce dişli bıçaklı dekupaj testeresi |
| 3 | Braketi takın | 30 dakika | Darbeli matkap, ankraj cıvataları |
| 4 | Kaldırma ve konumlandırma ünitesi | 15 dakika | 2 kişilik kaldırma veya motor vinci |
| 5 | Güvenli ve seviye | 10 dakika | Tork anahtarı |
| 6 | Sızdırmazlık maddesi uygulayın | 15 dakika | Sızdırmazlık maddesi tabancası, düzeltme aleti |
| 7 | Elektrik bağlantısı | 20 dakika | Multimetre, tornavidalar |
| 8 | Güçlendirme ve test | 45 dakika | Kızılötesi termometre (isteğe bağlı) |
| Toplam Tahmini Süre | ~3 saat | ||
'Tak ve çalıştır soğuk oda' tasarımında bile hatalar meydana gelebilir. İşte sahada en sık gördüğümüz hatalar ve bunlardan nasıl kaçınılacağı.
Monoblok bir soğuk odanın en güçlü satış noktalarından biri, büyük ölçüde azaltılmış kurulum maliyetidir. İşte küresel pazar ortalamalarına dayanan gerçekçi bir döküm.
| Maliyet Bileşeni | Monoblok (DIY) | Monoblok (Kiralanan Yardım) | Geleneksel Bölünmüş Sistem |
|---|---|---|---|
| Soğutma teknisyeni (işçi) | 0$ | 0$ | 400$–800$/gün (1–2 gün) |
| Genel yüklenici / tamirci | 0$ | 150-300$ | 0$ |
| Malzemeler (bakır boru, bağlantı parçaları, soğutucu) | 0$ | 0$ | 200-500$ |
| Duvar geçişi ve braket montajı | 0$ (Kendin Yap işçiliği) | Yukarıda yer alan | 100$–250$ |
| Elektrik bağlantısı | 0 ABD Doları (Kendin Yap) veya 80 ABD Doları – 150 ABD Doları | 80$–150$ (elektrikçi) | 100$–200$ |
| Mastik ve sarf malzemeleri | 30$–60$ | 30$–60$ | 50-100$ |
| Toplam Kurulum Maliyeti | 30$–210$ | 260$–510$ | 850$–1.850$ |
Tabloda görüldüğü gibi, monoblok ünite kurulum maliyeti genellikle geleneksel bölünmüş sisteme göre %70-90 daha düşüktür. Bir elektrikçi ve bir yardımcı kiralasanız bile, tam bir soğutma kurulumunun kabaca dörtte biri ila üçte biri kadar bir maliyete bakıyorsunuz. Soğutucu akışkan devresi fabrikada mühürlendiğinden, sızıntı kontrolleri veya yeniden şarj için tekrarlanan bakım maliyetleri yoktur.
Soğuk hava deposuna yatırım yaptığınızda güvenilirlik her şeydir. Arızalı bir kompresör yalnızca onarım faturası anlamına gelmez; ürün kaybı, yasal sorunlar ve itibar kaybı anlamına da gelir. Bu nedenle dünya çapında binlerce işletme Flandcold monoblok soğuk odalara güveniyor.
Her Flandcold monoblok ünitesi, tam sistemli bir fabrika testine tabi tutulur. üretim hattımızdan çıkmadan önce soğutma devresi bütünlüğü, elektrik güvenliği, sıcaklık düşüşü ve gürültü seviyesi olmak üzere Ünitenizi teslim aldığınızda, gerçek çalışma koşullarını simüle eden bir test ortamında kendisini zaten kanıtlamıştır.
Doğrudan fabrikadan fiyat teklifi almak için Flandcold ile iletişime geçin. Mühendislik ekibimiz, özel soğuk oda boyutlarınız ve sıcaklık gereksinimleriniz için doğru HP'yi, soğutucu akışkan tipini ve montaj konfigürasyonunu seçmenize yardımcı olacaktır.
Şimdi Ücretsiz Fiyat Teklifinizi Alın → flandcold.com/contact
